Material Code
B = brass
Generel information
- Easy press-in insertion
- Self-locking action on the screw - ideal where vibration is present.
- Diamond knurl pattern give mininum penetration of the sides of the hole.
How to order
Type + Thread + Alt. Length (if applicable) + Material Code

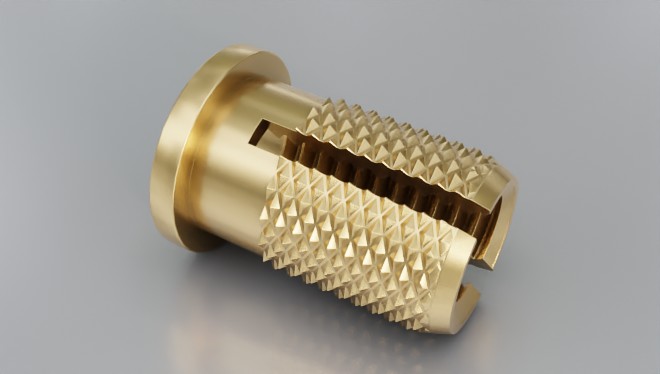

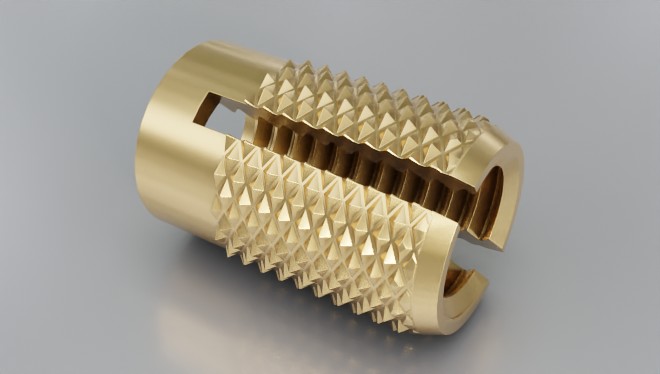

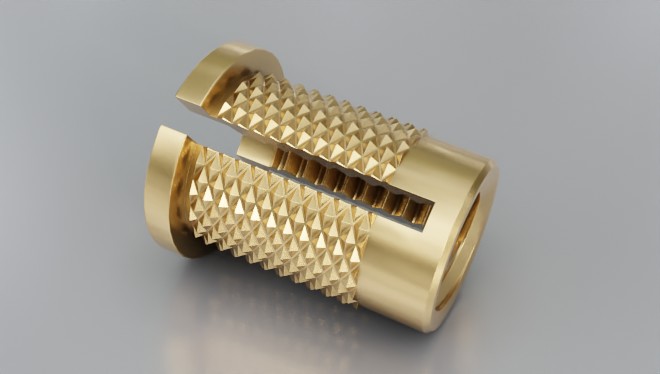

Example: Expan-M4-B or ExpanH-M3-B or ExpanRH-M4-B

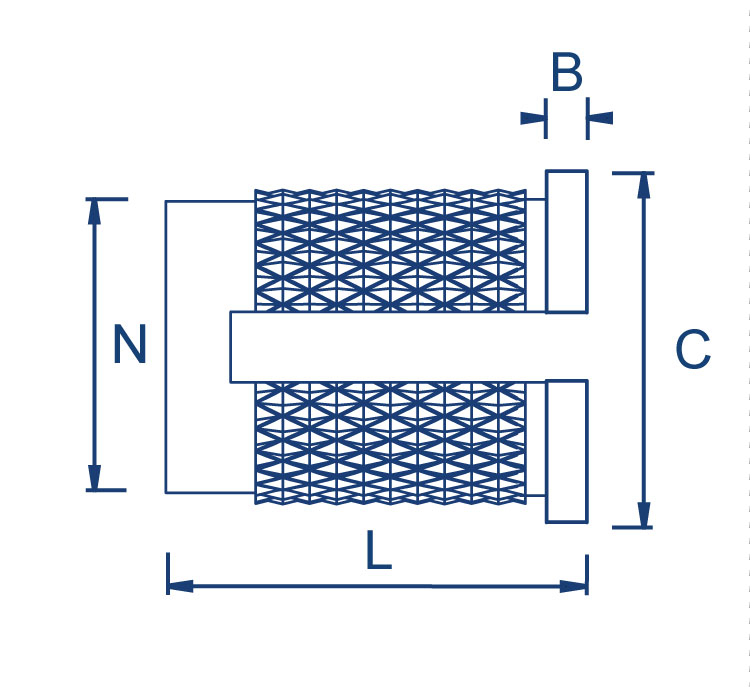

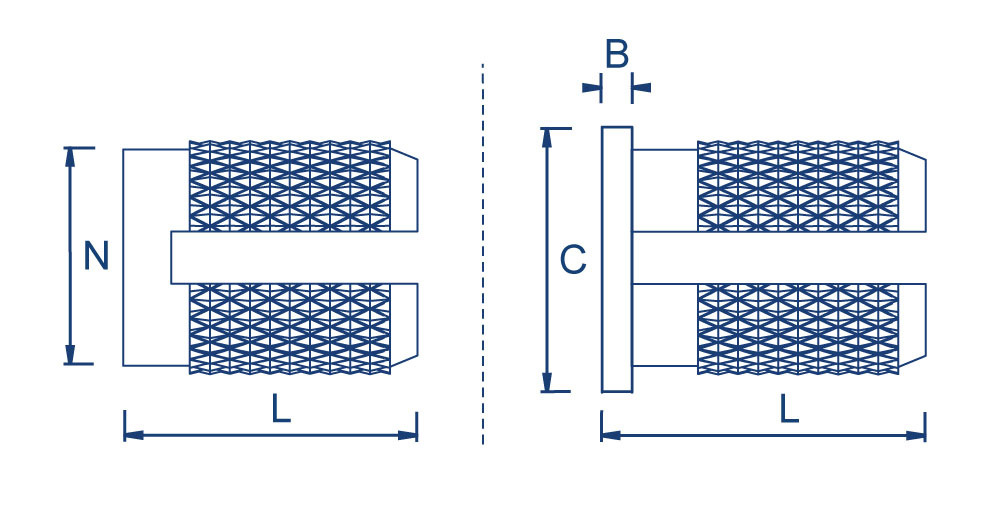

| Thread | L mm |
B mm |
C mm |
N mm |
Rec. Hole Size -0.00 / +0.10 mm |
Min. Wall Thickness mm |
Please note! | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M2 | 3.9 | 0.43 | 4.8 | 3.2 | 3.2 | 2.4 | Not ExpanSertRH | ||||||||||||||||||||||
| M2.5 | 4.7 | 0.51 | 5.5 | 4.0 | 4.0 | 3.2 | Not ExpanSertRH | ||||||||||||||||||||||
| M3 | 4.7 | 0.51 | 5.5 | 4.0 | 4.0 | 3.2 | |||||||||||||||||||||||
| M3.5 | 6.3 | 0.66 | 6.4 | 4.7 | 4.8 | 3.6 | |||||||||||||||||||||||
| M4 | 7.9 | 0.82 | 7.1 | 5.5 | 5.6 | 4.0 | |||||||||||||||||||||||
| M5 | 9.4 | 0.99 | 7.9 | 6.3 | 6.4 | 4.8 | |||||||||||||||||||||||
| M6 | 12.6 | 1.25 | 9.5 | 7.9 | 8.0 | 6.0 | |||||||||||||||||||||||
| M8 | 12.6 | 1.25 | 11.1 | 9.5 | 9.6 | 7.0 | Not ExpanSertRH | ||||||||||||||||||||||
