Material Code
B = brass
Generel information

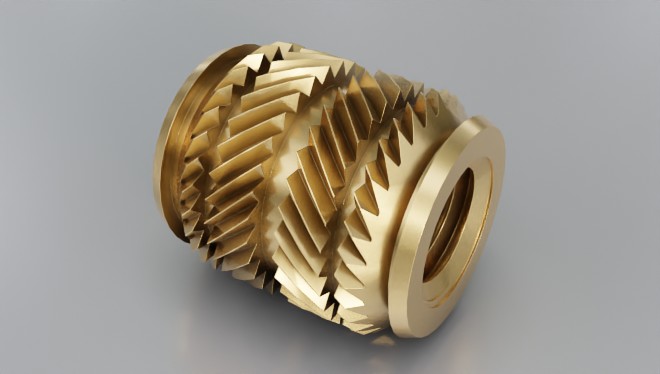

- Symmetrical design eliminating the need for orientation during automated or hand feeding.
- Increased pull-out and torque performance.
- Permits thin boss walls.
How to order
Type + Thread + Alt. Length (if applicable) + Material Code
Example: Tec-M3-B or Tec-M5-5.8-B
| Thread | L mm |
K mm |
N mm |
Rec. Hole Size - 0.00 / + 0.10 mm |
Min. Wall Thickness mm |
Please note! |
||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M2 | 3.9 | 3.5 | 3.1 | 3.2 | 1.3 | |||||||||||||||||||||
| M2.5 | 5.7 | 4.4 | 3.9 | 4.0 | 1.6 | |||||||||||||||||||||
| M3 | 5.7 | 4.4 | 3.9 | 4.0 | 1.6 | |||||||||||||||||||||
| M3.5 | 7.1 | 5.2 | 4.7 | 4.8 | 1.8 | I | ||||||||||||||||||||
| M4 | 8.1 | 6.1 | 5.5 | 5.6 | 2.1 | |||||||||||||||||||||
| M5 | 9.5 | 6.8 | 6.3 | 6.4 | 2.6 | Alt. L=5.8 | ||||||||||||||||||||
| M6 | 12.7 | 8.5 | 7.9 | 8.0 | 3.3 | |||||||||||||||||||||
| M8 | 12.7 | 10.0 | 9.5 | 9.6 | 4.5 | |||||||||||||||||||||
| M10 | 12.7 | 12.3 | 11.8 | 11.9 | 6.0 | |||||||||||||||||||||
