V-Seal Type S

Material Code

Materials:
Rubber (AISI 1070-1095)

Finish:
N/A

All data is correct to the best of our knowledge, however, Headland cannot be held responsible for any errors or omissions.

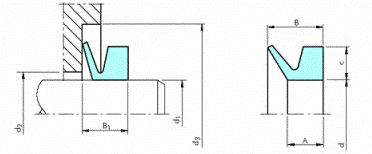

Shaft
Diameter
d­1		 Inside
Diameter
d		 Height of
Cross Section
c		 Dimension

A		 Free
Width
B		 Maximum

d2		 Minimum

d3		 Fitted
Width
b1		 V-Ring
Forsheda
Ref.
mm mm mm mm mm mm mm mm
4.5-5.5 4 2 3.9 5.2 d1 + 1 d1 + 6 4.5 ± 0.4 V-5S
5.5-6.5 5 2 3.9 5.2 d1 + 1 d1 + 6 4.5 ± 0.4 V-6S
6.5-8.0 6 2 3.9 5.2 d1 + 1 d1 + 6 4.5 ± 0.4 V-7S
8.0-9.5 7 2 3.9 5.2 d1 + 1 d1 + 6 4.5 ± 0.4 V-8S
9.5-11.5 9 3 5.6 7.7 d1 + 1 d1 + 6 6.7 ± 0.6 V-10S
11.5-13.5 10.5 3 5.6 7.7 d1 + 1 d1 + 6 6.7 ± 0.6 V-12S
13.5-15.5 12.5 3 5.6 7.7 d1 + 1 d1 + 9 6.7 ± 0.6 V-14S
15.5-17.5 14 3 5.6 7.7 d1 + 1 d1 + 9 6.7 ± 0.6 V-16S
17.5-19.0 16 3 7.9 7.7 d1 + 1 d1 + 9 6.7 ± 0.6 V-18S
19-21 18 4 7.9 10.5 d1 + 2 d1 + 12 9.0 ± 0.8 V-20S
21-24 20 4 7.9 10.5 d1 + 2 d1 + 12 9.0 ± 0.8 V-22S
24-27 22 4 7.9 10.5 d1 + 2 d1 + 12 9.0 ± 0.8 V-25S
27-29 25 4 7.9 10.5 d1 + 2 d1 + 12 9.0 ± 0.8 V-28S
29-31 27 4 7.9 10.5 d1 + 2 d1 + 12 9.0 ± 0.8 V-30S
31-33 29 4 7.9 10.5 d1 + 2 d1 + 12 9.0 ± 0.8 V-32S
33-36 31 4 7.9 10.5 d1 + 2 d1 + 12 9.0 ± 0.8 V-35S
36-38 34 4 7.9 10.5 d1 + 2 d1 + 12 9.0 ± 0.8 V-38S
38-43 36 5 9.5 13.0 d1 + 2 d1 + 15 11.0 ± 1.0 V-40S
43-48 40 5 9.5 13.0 d1 + 2 d1 + 15 11.0 ± 1.0 V-45S
48-53 45 5 9.5 13.0 d1 + 2 d1 + 15 11.0 ± 1.0 V-50S
53-58 49 5 9.5 13.0 d1 + 2 d1 + 15 11.0 ± 1.0 V-55S
58-63 54 5 9.5 13.0 d1 + 2 d1 + 15 11.0 ± 1.0 V-60S
63-68 58 5 9.5 13.0 d1 + 2 d1 + 15 11.0 ± 1.0 V-65S
68-73 63 6 11.3 15.5 d1 + 3 d1 + 18 13.5 ± 1.2 V-70S
73-78 67 6 11.3 15.5 d1 + 3 d1 + 18 13.5 ± 1.2 V-75S
78-83 72 6 11.3 15.5 d1 + 3 d1 + 18 13.5 ± 1.2 V-80S
83-88 76 6 11.3 15.5 d1 + 3 d1 + 18 13.5 ± 1.2 V-85S
88-93 81 6 11.3 15.5 d1 + 3 d1 + 18 13.5 ± 1.2 V-90S
93-98 85 6 11.3 15.5 d1 + 3 d1 + 18 13.5 ± 1.2 V-95S
98-105 90 6 11.3 15.5 d1 + 3 d1 + 18 13.5 ± 1.2 V-100S
105-115 99 7 13.1 18.0 d1 + 4 d1 + 21 15.5 ± 1.5 V-110S
115-125 108 7 13.1 18.0 d1 + 4 d1 + 21 15.5 ± 1.5 V-120S
125-135 117 7 13.1 18.0 d1 + 4 d1 + 21 15.5 ± 1.5 V-130S
135-145 126 7 13.1 18.0 d1 + 4 d1 + 21 15.5 ± 1.5 V-140S
145-155 135 7 13.1 18.0 d1 + 4 d1 + 21 15.5 ± 1.5 V-150S
155-165 144 8 15.0 20.5 d1 + 4 d1 + 24 18.0 ± 1.8 V-160S
165-175 153 8 15.0 20.5 d1 + 4 d1 + 24 18.0 ± 1.8 V-170S
175-185 162 8 15.0 20.5 d1 + 4 d1 + 24 18.0 ± 1.8 V-180S
185-195 171 8 15.0 20.5 d1 + 4 d1 + 24 18.0 ± 1.8 V-190S
195-210 180 8 15.0 20.5 d1 + 4 d1 + 24 18.0 ± 1.8 V-199S
