Lengths
Standard Lengths: 10mm-200mm.
For customized lengths, please contact our Sales Dept.
Material Code
Materials:
Spring Steel / High Carbon Steel
Stainless Steel (Chrome AISI 420 & Nickel AISI 302/304SS)
Finish:
Oiled (other finishes on request)
Generel information
Pins with a nominal diameter of 10mm or greater may be delivered with one chamfer.
How to order
Article Code when ordering:
Nominal Diameter x Length - DIN number.
(ex.: 12x40-DIN7346)
All data is correct to the best of our knowledge, however Headland cannot be held responsible for any errors or omissions.

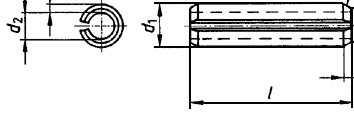

| Nominal Diameter |
O.D. d1 before Insertion |
I.D. d2 before Insertion |
Chamfer Length |
Wall Thickness |
Recommended Hole Size |
Double Shear kN min. |
|||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | Min. mm | Max. mm | mm | Min. mm | Max. mm | mm | Min. mm | Max. mm | Carbon Steel Only | ||||||||||||||||||||||
| 2.0 | 2.30 | 2.40 | 1.90 | 0.20 | 0.40 | 0.20 | 2.00 | 2.10 | 1.50 | ||||||||||||||||||||||
| 2.5 | 2.80 | 2.90 | 2.30 | 0.25 | 0.45 | 0.25 | 2.50 | 2.60 | 2.40 | ||||||||||||||||||||||
| 3.0 | 3.30 | 3.50 | 2.70 | 0.25 | 0.45 | 0.30 | 3.0 | 3.10 | 3.50 | ||||||||||||||||||||||
| 3.5 | 3.80 | 4.00 | 3.10 | 0.30 | 0.50 | 0.35 | 3.50 | 3.65 | 4.60 | ||||||||||||||||||||||
| 4.0 | 4.40 | 4.60 | 3.40 | 0.50 | 0.70 | 0.50 | 4.00 | 4.15 | 8.00 | ||||||||||||||||||||||
| 4.5 | 4.90 | 5.10 | 3.90 | 0.50 | 0.70 | 0.50 | 4.50 | 4.65 | 8.80 | ||||||||||||||||||||||
| 5.0 | 5.40 | 5.60 | 4.40 | 0.50 | 0.70 | 0.50 | 5.00 | 5.15 | 10.40 | ||||||||||||||||||||||
| 6.0 | 6.40 | 6.70 | 4.90 | 0.70 | 0.90 | 0.75 | 6.00 | 6.15 | 18.00 | ||||||||||||||||||||||
| 8.0 | 8.50 | 8.80 | 7.00 | 1.50 | 1.80 | 0.75 | 8.00 | 8.25 | 24.00 | ||||||||||||||||||||||
| 10.0 | 10.50 | 10.80 | 8.50 | 2.00 | 2.40 | 1.00 | 10.00 | 10.25 | 40.00 | ||||||||||||||||||||||
| 12.0 | 12.50 | 12.80 | 10.50 | 2.00 | 2.40 | 1.00 | 12.00 | 12.30 | 48.00 | ||||||||||||||||||||||
| 13.0 | 13.50 | 13.80 | 11.00 | 2.00 | 2.40 | 1.20 | 13.00 | 13.18 | 66.00 | ||||||||||||||||||||||
| 14.0 | 14.50 | 14.80 | 11.50 | 2.00 | 2.40 | 1.50 | 14.00 | 14.18 | 84.00 | ||||||||||||||||||||||
| 16.0 | 16.50 | 16.80 | 13.50 | 2.00 | 2.40 | 1.50 | 16.00 | 16.18 | 98.00 | ||||||||||||||||||||||
| 18.0 | 18.50 | 18.90 | 15.00 | 2.00 | 2.40 | 1.80 | 18.00 | 18.18 | 126.00 | ||||||||||||||||||||||
| 20.0 | 20.50 | 20.90 | 16.50 | 2.00 | 2.40 | 2.00 | 20.00 | 20.21 | 158.00 | ||||||||||||||||||||||
| 21.0 | 21.50 | 21.90 | 17.50 | 2.00 | 2.40 | 2.00 | 21.00 | 21.21 | 168.00 | ||||||||||||||||||||||
| 25.0 | 25.50 | 25.90 | 21.50 | 3.00 | 3.40 | 2.00 | 25.00 | 25.21 | 202.00 | ||||||||||||||||||||||
| 28.0 | 28.50 | 28.90 | 23.50 | 3.00 | 3.40 | 2.50 | 28.00 | 28.21 | 280.00 | ||||||||||||||||||||||
| 30.0 | 30.50 | 30,90 | 25.50 | 3.00 | 3.40 | 2.50 | 30.00 | 30.21 | 302.00 | ||||||||||||||||||||||
| 35.0 | 25.50 | 35.90 | 28.50 | 3.00 | 3.60 | 3.50 | 35.00 | 35.25 | 490.00 | ||||||||||||||||||||||
| 40.0 | 40.50 | 40.90 | 32.50 | 4.00 | 4.60 | 4.00 | 40.00 | 40.25 | 634.00 | ||||||||||||||||||||||
| 45.0 | 45.50 | 45.90 | 37.50 | 4.00 | 4.60 | 4.00 | 45.00 | 45.25 | 720.00 | ||||||||||||||||||||||
| 50.0 | 50.50 | 50.90 | 40.50 | 4.00 | 4.60 | 5.00 | 50.00 | 50.25 | 1000.00 | ||||||||||||||||||||||
